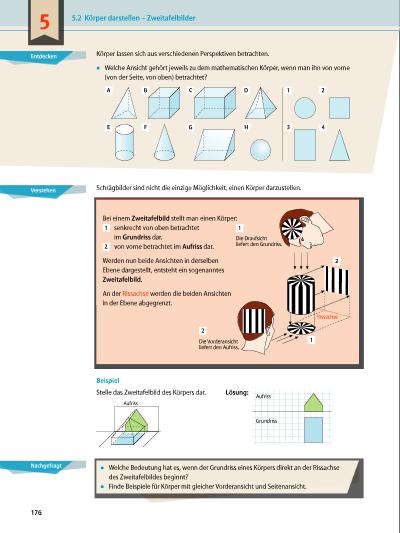

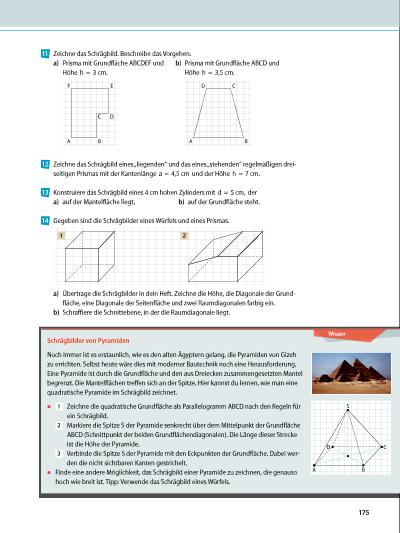

Entdecken ▪▪ Welche Bedeutung hat es, wenn der Grundriss eines Körpers direkt an der Rissachse des Zweitafelbildes beginnt? ▪▪ Finde Beispiele für Körper mit gleicher Vorderansicht und Seitenansicht. Nachgefragt Körper lassen sich aus verschiedenen Perspektiven betrachten. ▪▪ Welche Ansicht gehört jeweils zu dem mathematischen Körper, wenn man ihn von vorne (von der Seite, von oben) betrachtet? A B DC G HE F 1 3 4 2 Schrägbilder sind nicht die einzige Möglichkeit, einen Körper darzustellen. Beispiel Stelle das Zweitafelbild des Körpers dar. Lösung: Bei einem Zweitafelbild stellt man einen Körper: 1 senkrecht von oben betrachtet im Grundriss dar. 2 von vorne betrachtet im Aufriss dar. Werden nun beide Ansichten in derselben Ebene dargestellt, entsteht ein sogenanntes Zweitafelbild. An der Rissachse werden die beiden Ansichten in der Ebene abgegrenzt. Die Draufsicht liefert den Grundriss. Die Vorderansicht liefert den Aufriss. Rissachse 1 1 2 2 Aufriss Grundriss Aufriss Grundriss Verstehen 5.2 Körper darstellen – Zweitafelbilder 176 5
