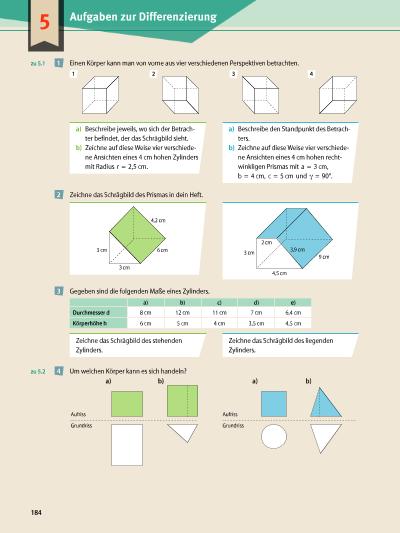

5 Aufgaben zur Differenzierung Einen Körper kann man von vorne aus vier verschiedenen Perspektiven betrachten. Zeichne das Schrägbild des Prismas in dein Heft. Gegeben sind die folgenden Maße eines Zylinders. Um welchen Körper kann es sich handeln? 1zu 5.1 1 3 42 a) Beschreibe jeweils, wo sich der Betrach­ ter befindet, der das Schrägbild sieht. b) Zeichne auf diese Weise vier verschiede­ ne Ansichten eines 4 cm hohen Zylinders mit Radius r = 2,5 cm. a) Beschreibe den Standpunkt des Betrach­ ters. b) Zeichne auf diese Weise vier verschiede­ ne Ansichten eines 4 cm hohen recht­ winkligen Prismas mit a = 3 cm, b = 4 cm, c = 5 cm und γ = 90°. 2 4,2 cm 4,5 cm 3,9 cm 9 cm 3 cm 2 cm 6 cm 3 cm 3 cm 4,2 cm 4,5 cm 3,9 cm 9 cm 3 cm 2 cm 6 cm 3 cm 3 cm 3 a) b) c) d) e) Durchmesser d 8 cm 12 cm 11 cm 7 cm 6,4 cm Körperhöhe h 6 cm 5 cm 4 cm 3,5 cm 4,5 cm Zeichne das Schrägbild des stehenden Zylinders. Zeichne das Schrägbild des liegenden Zylinders. 4zu 5.2 Grundriss Aufriss Grundriss Aufriss a)a) b)b) 184
