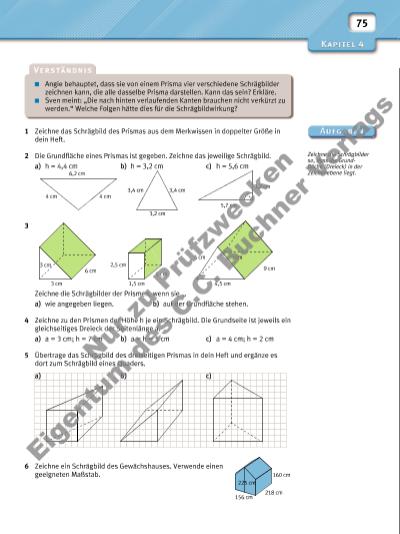

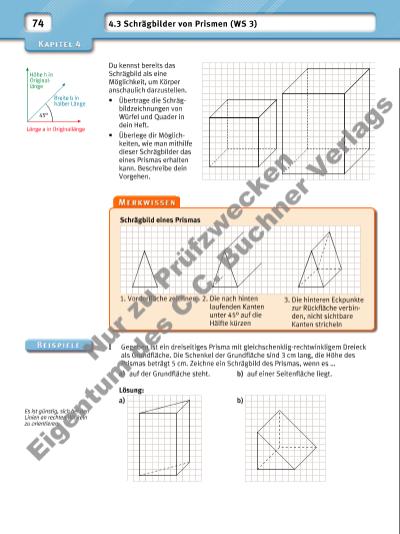

75 1 Zeichne das Schrägbild des Prismas aus dem Merkwissen in doppelter Größe in dein Heft. 2 Die Grundfl äche eines Prismas ist gegeben. Zeichne das jeweilige Schrägbild. a) h = 4,4 cm b) h = 3,2 cm c) h = 5,6 cm 3 Zeichne die Schrägbilder der Prismen, wenn sie … a) wie angegeben liegen. b) auf der Grundfl äche stehen. 4 Zeichne zu den Prismen der Höhe h je ein Schrägbild. Die Grundseite ist jeweils ein gleichseitiges Dreieck der Seitenlänge a. a) a = 3 cm; h = 7 cm b) a = h = 5 cm c) a = 4 cm; h = 2 cm 5 Übertrage das Schrägbild des dreiseitigen Prismas in dein Heft und ergänze es dort zum Schrägbild eines Quaders. a) b) c) 6 Zeichne ein Schrägbild des Gewächshauses. Verwende einen geeigneten Maßstab. Angie behauptet, dass sie von einem Prisma vier verschiedene Schrägbilder zeichnen kann, die alle dasselbe Prisma darstellen. Kann das sein? Erkläre. Sven meint: „Die nach hinten verlaufenden Kanten brauchen nicht verkürzt zu werden.“ Welche Folgen hätte dies für die Schrägbildwirkung? 6,2 cm 4 cm 4 cm 3,4 cm 3,4 cm 3,2 cm 5,7 cm 3,2 cm 3 cm 6 cm 5 cm 4,5 cm 9 cm 1,5 cm 2,5 cm 3 cm 5 cm 5 cm 3 cm 156 cm 218 cm 160 cm 225 cm Zeichne die Schrägbilder so, dass die Grundfl äche (Dreieck) in der Zeichenebene liegt. Nu r z u Pr üf zw ec ke n Ei ge nt um d es C .C . B uc hn er V la gs
